U carstvu industrijske izmjene topline, tanjirski izmjenjivači topline ističu se kao svestrani i efikasni uređaji. Kao vodeći dobavljač tabrojnih izmjenjivača topline svjedoci smo iz prve ruke raznolike primjene i karakteristike performansi ovih jedinica u različitim radnim uvjetima. Ovaj blog ima za cilj da uvode u performanse toplotnog prenosa ploče i istražuju kako različiti faktori mogu utjecati na njihovu efikasnost.
Razumijevanje izmjenjivača ploča
Pločasti izmjenjivači topline sastoje se od niza tanke, valovitih ploča koje su se složene zajedno da formiraju kanale za protok vrućih i hladnih tekućina. Korugacije na pločima stvaraju turbulencija u protoku tekućine, što poboljšava prijenos topline povećanjem kontaktnog područja između tekućine i promocije miješanja. Ploče su obično izrađene od materijala poput nehrđajućeg čelika, titanijuma ili nikla legura, koji nude odličnu otpornost na koroziju i toplotnu provodljivost.
Jedna od ključnih prednosti za izmjenjivača ploča je njihov visoki koeficijent prijenosa topline, što znači da mogu prenijeti veliku količinu topline u relativno malom prostoru. To ih čini idealnim za aplikacije u kojima je prostor ograničen ili gdje je potrebna visoka efikasnost, poput HVAC sistema, rashladnih postrojenja i hemijskom obradom.
Čimbenici koji utječu na performanse prenosa topline
Način prenosa topline na tanjirnog izmjenjivača topline utječe nekoliko faktora, uključujući sljedeće:
Svojstva fluida
Svojstva tečnosti koja se zagrijavaju ili ohlade, poput njihove viskoznosti, gustoće, specifične toplote i toplotne provodljivosti, mogu imati značajan utjecaj na prijenos topline. Tekućine s većom toplotnom provodljivošću i nižom viskoznosti općenito prenose toplinu efikasnije. Na primjer, voda je obično korištena tekućina u izmjenjivačima topline zbog velike toplotne provodljivosti i niske viskoznosti.
Brzina protoka
Protok tekućine kroz izmjenjivač topline utječe na brzinu prijenosa topline. Veće stope protoka uglavnom rezultiraju većim koeficijentima prijenosa topline, jer povećavaju turbulenciju i miješanje tekućine. Međutim, postoji ograničenje protoka, jer prekomjerne cijene protoka mogu dovesti do povećanog pada tlaka i potrošnje energije.
Temperaturna razlika
Temperaturna razlika između vrućih i hladnih tekućina je još jedan važan faktor u prijenosu topline. Veća temperaturna razlika uglavnom rezultira većom brzinom prijenosa topline, jer pruža veću pokretačku silu za prijenos topline. Međutim, temperaturna razlika treba pažljivo kontrolirati kako ne bi se izbjegavala prelazna maksimalna radna temperatura izmjenjivača topline ili tekućine.
Geometrija ploče
Geometrija ploča, uključujući uzorak valovu, debljinu ploče i širine kanala, također može utjecati i na performanse prijenosa topline. Različiti obrasci valovitih korugacija mogu stvoriti različite nivoe turbulencije i miješanja, što može utjecati na koeficijent prijenosa topline. Debljina ploče i širina kanala također mogu utjecati na raspodjelu protoka i padom pritiska preko izmjenjivača topline.
Prekršaj
Isplaćivanje je akumulacija depozita na površini ploča, što može smanjiti efikasnost prijenosa topline i povećati pad tlaka. Fuliranje može biti uzrokovano raznim faktorima, poput prisustva nečistoća u tekućinama, hemijskim reakcijama i biološki rast. Redovno čišćenje i održavanje izmjenjivača topline su neophodni za sprečavanje iskrcavanja i osiguranja optimalnih performansi.
Performanse prenosa topline u različitim radnim uvjetima
Performanse prenosa topline ploče za izmjenjivač topline mogu se razlikovati ovisno o radnom uslovima. Evo nekoliko uobičajenih scenarija i kako mogu utjecati na performanse:
Aplikacije za visoke temperature
U primjenama visokotemperatuma mogu utjecati na performanse topline toplotnog izmjenjivača ploče toplinske ekspanzije ploča i korištenih materijala. Važno je odabrati materijale koji mogu izdržati visoke temperature i imati dobru termičku stabilnost. Uz to, dizajn izmjenjivača topline trebao bi uzeti u obzir potencijal za termički stres i širenje kako bi se spriječilo oštećenje ploča.
Aplikacije sa niskim temperaturama
U primenama sa niskim temperaturama, viskoznost tečnosti može se povećati, što može smanjiti protok i koeficijent prenošenja topline. Da biste to nadoknadili, izmjenjivač topline može biti potrebno dizajnirati s većim kanalima ili većim brzinama protoka. Uz to, može se zahtijevati izolacija za sprečavanje gubitka topline i održavanje željene temperaturne razlike.
Brzina promjenjivih protoka
U prijavama u kojima protočne stope tekućine variraju, mogu se utjecati na performanse prijenosa topline izmjenjivača topline. Da bi se osiguralo optimalne performanse, izmjenjivač topline treba biti dizajniran za rukovanje širokom rasponu protoka. To se može postići korištenjem podesivih ventila za kontrolu protoka ili dizajniranjem izmjenjivača topline s više prolaza ili paralelnih kanala.
Korozivna okruženja
U korozivnom okruženju materijali koji se koriste u izmjenjivaču topline moraju biti otporni na koroziju. Nehrđajući čelik, titan i legure nikla često su korišteni materijali u korozivnim aplikacijama. Uz to, izmjenjivač topline može se morati obložiti ili obložiti zaštitnim materijalom za sprečavanje korozije.
Poređenje sa ostalim vrstama izmjenjivača topline
Iako izmjenjivači ploče nude mnogo prednosti, nisu prikladni za sve aplikacije. Ovdje je usporedba tanjirnih izmjenjivača s drugim zajedničkim vrstama izmjenjivača topline:
Izmjenjivači topline i cijevi i cijevi
Izmjenjivači topline i cijevi sastoje se od snopa cijevi zatvorenih u školjku. Obično se koriste u aplikacijama u kojima su uključeni visoki pritisci i temperature ili gdje su tekućine prljave ili korozivne. Izmjenjivači topline i cijevi i cijevi uglavnom imaju niži koeficijent prijenosa topline od pločastih izmjenjivača topline, ali mogu se nositi sa većim stopama protoka i većim pritiscima.
Spiralni izmjenjivač topline cijevi za rane
Spiralni izmjenjivači cijevi za ranu slični su izmjenjivačima topline i cijevi, ali imaju spiralni snop cijevi. Ovaj dizajn pruža veću površinu za prijenos topline i može podnijeti veće stope protoka i pritiscima. Spiralni izmjenjivači cijevi za ranu obično se koriste u aplikacijama kao što su rafiniranje ulja, hemijskoj obradi i proizvodnje električne energije.
316 Pločasti izmjenjivač topline
316 Pločasti izmjenjivači topline izrađeni su od 316 nehrđajućeg čelika koji nudi odličnu otpornost na koroziju i pogodna je za širok spektar primjene. Slični su u dizajnu do drugih pločastih izmjenjivača topline, ali su posebno dizajnirani za upotrebu u korozivnim okruženjima.

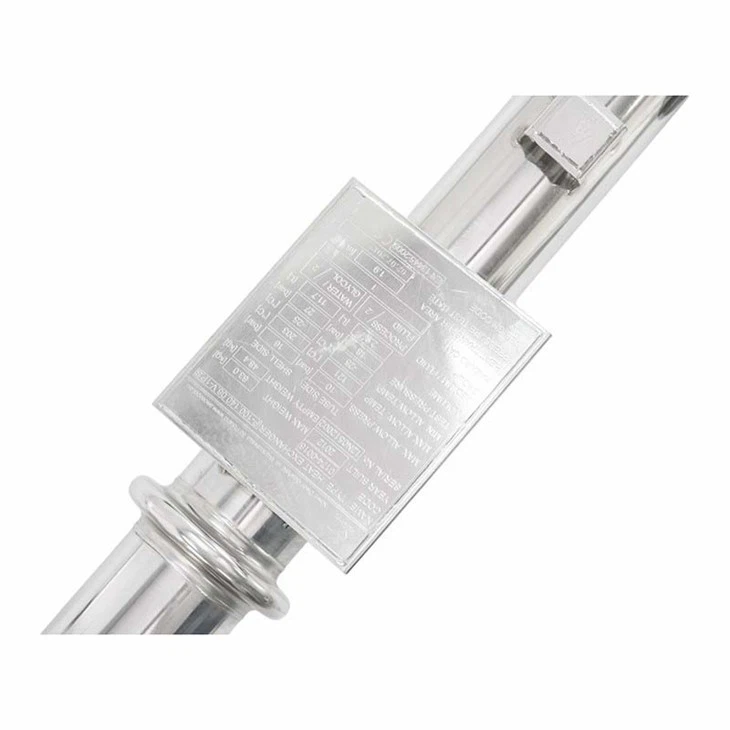

Dvostruki cijev za izmjenjivač topline za farmaceutsku industriju
Dvostruki cijev za toplinu koriste se u aplikacijama u kojima je važno spriječiti unakrsnu kontaminaciju između tekućina. Imaju dvije cijev, koje odvajaju cijevi iz školjke i sprečavaju curenje između tekućina. Dvostruki cijev za cijev za toplinu obično se koriste u farmaceutskoj industriji, gdje su potrebni strogi higijeni i sigurnosni standardi.
Zaključak
Na performanse prenosa toplote na tanjirnog izmjenjivača topline utječe nekoliko faktora, uključujući svojstva tečnosti, protok, temperaturnu razliku, geometriju ploče i fauliranje. Razumijevanjem ovih faktora i odabir odgovarajućeg izmjenjivača topline za aplikaciju moguće je postići visoku efikasnost i optimalne performanse.
Kao dobavljač ploča za izmjenjivače topline, imamo stručnost i iskustvo koji će vam pomoći da odaberete pravi izmjenjivač topline za vaše specifične potrebe. Bez obzira da li tražite standardnu jedinicu izvan polica ili prilagođenog rješenja, možemo vam pružiti kvalitetne proizvode i izvrsnu korisničku uslugu.
Ako ste zainteresirani za učenje više o našim izmjenjivačima topline ili željeli bismo razgovarati o vašim specifičnim zahtjevima, kontaktirajte nas. Radujemo se što ćemo sarađivati s vama kako bismo pronašli najbolje rješenje za prijenos topline za vašu aplikaciju.
Reference
- Incropera, FP, & Dewitt, DP (2002). Osnove prijenosa topline i mase. Wiley.
- Kakaç, S., & Liu, H. (2002). Izmjenjivači topline: odabir, ocjena i termički dizajn. CRC Press.
- Shah, RK i Sekulić, DP (2003). Osnove dizajna izmjenjivača topline. Wiley.
