Dizajn i upravljanje kontrolnim sustavom za izmjenjivač topline u hemijskoj industriji ključni je zadatak koji izravno utječe na efikasnost, sigurnost i produktivnost kemijskih procesa. Kao dobavljač izmjenjivača topline za hemijski sektor imao sam svoj pravi udio iskustava u rješavanju ovih sistema. U ovom blogu podijelit ću neke uvide kako dizajnirati i upravljati takvim upravljačkim sustavom.
Razumijevanje osnova izmjenjivača topline u kemijskim procesima
Prije ronjenja u kontrolni sistem, ključno je shvatiti šta izmjenjivači topline rade u hemijskim aplikacijama. Izmjenjivači topline koriste se za prijenos topline između dvije ili više tekućina na različitim temperaturama. U hemijskoj industriji to bi moglo značiti zagrijavanje reaktante za pokretanje hemijske reakcije, hlađenjem proizvoda da zaustavi reakciju ili oporavak topline iz tokova otpada za poboljšanje energetske učinkovitosti.

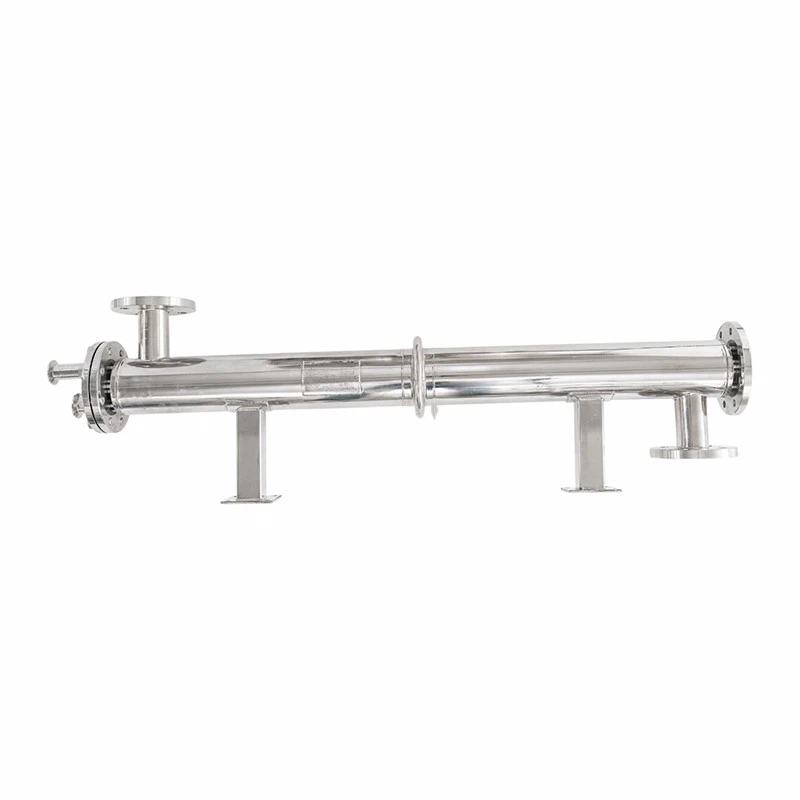

Na raspolaganju su različite vrste izmjenjivača topline, svaka sa vlastitim prednostima i ograničenjima. Na primjer,TITANIUM SHELL I TEHNIK TERENAPoznat je po izvrsnom otporu koroziji, što ga čini pogodnim za rukovanje agresivnim hemijskim tekućinama. S druge strane,304 Pločasti izmjenjivač toplineNudi visoku efikasnost prijenosa topline i kompaktni dizajn, koji je odličan za aplikacije u kojima je prostor ograničen. A ako ste u medicinskoj industriji,Dvostruki cijev za mjernik toplota za medicinsku industrijupruža dodatni sloj zaštite od kontaminacije.
Projektiranje upravljačkog sistema
Prvi korak u dizajniranju upravljačkog sustava za izmjenjivač topline je definiranje kontrolnih ciljeva. Šta želite da kontrolni sistem postigne? Uobičajeni ciljevi uključuju održavanje određene temperature izlaza, kontrolirajući protok tekućine ili optimiziranje potrošnje energije.
Nakon što su ciljevi jasni, morate odabrati odgovarajuće senzore i aktuatore. Senzori se koriste za mjerenje varijabli poput temperature, pritiska i protoka, dok se pokretači koriste za podešavanje rada izmjenjivača topline, kao što su otvaranje ili zatvaranje ventila. Na primjer, na izlazu izmjenjivača topline može se instalirati senzor temperature da mjeri temperaturu tekućine. Na osnovu ovog mjerenja, upravljački sustav može podesiti protok vruće ili hladne tekućine pomoću upravljačkog ventila.
Dalje, morate odabrati kontrolnu strategiju. Dostupno je nekoliko kontrolnih strategija, kao što su proporcionalno integralno-izvedena (PID) kontrola, kaskadna kontrola i model prediktivne kontrole. PID kontrola najčešće se koristi strategija zbog svoje jednostavnosti i efikasnosti. Izračunava grešku između željene zadane vrijednosti i stvarnog mjerenja i prilagođava aktuator u skladu s tim.
Drugi važan aspekt dizajna je razmotriti sigurnosne karakteristike. U hemijskoj industriji sigurnosna je od najveće važnosti. Kontrolni sustav trebao bi imati ugrađene sigurnosne mehanizme za sprečavanje pregrijavanja, nadletka ili drugih opasnih uvjeta. Na primjer, može se postaviti alarm na visokoj temperaturi kako bi upozorio operatore ako temperatura pređe određenu granicu.
Rukovanje upravljačkom sistemom
Nakon što je upravljački sistem dizajniran i instaliran, vrijeme je da ga započnete s radom. Prvi korak je kalibriranje senzora i aktuatora kako bi se osigurala tačna mjerenja i pouzdan rad. To uključuje uspoređivanje čitanja senzora sa poznatim standardima i prilagođavanje aktuatora na njihove ispravne položaje.
Tokom normalnog rada važno je redovno nadgledati performanse upravljačkog sistema. Provjerite temperaturu, pritisak i protočna protoka kako biste bili sigurni da su unutar željenog raspona. Ako se otkriju odstupanja, istražuju uzrok i poduzimaju odgovarajuće radnje. Na primjer, ako je temperatura izlaza veća od zadane vrijednosti, možda ćete morati povećati protok hladne tekućine.
Takođe je dobra ideja zadržati zapisnik o operativnim podacima. Ovi se podaci mogu koristiti za analizu performansi izmjenjivača topline, identificirati bilo kakve trendove ili obrasce i poboljšanja kontrolnog sustava ako je potrebno.
Pored toga, redovito održavanje kontrolnog sistema je od suštinskog značaja. To uključuje čišćenje senzora, podmazivanje aktuatora i provjera električnih priključaka. Izvođenjem redovnog održavanja možete spriječiti kvarove i osigurati dugoročnu pouzdanost upravljačkog sustava.
Otklanjanje problema u zajedničkim problemima
Čak i sa dobro dizajniranim i pravilno upravljanim upravljačkim sustavom, problemi se i dalje mogu pojaviti. Neka uobičajena pitanja uključuju kvarove senzora, neuspjehe pokretača i kontrolnu nestabilnost petlje.
Ako se sumnja na kvar senzora, prvi korak je provjeriti ožičenje i priključke. Labave ili oštećene žice mogu uzrokovati netačne očitanja. Ako je ožičenje u redu, senzor će možda trebati zamijeniti.
Neuspjesi pogona mogu biti uzrokovani mehaničkim problemima, poput zaglavljenog ventila ili električnih problema, poput neispravnog motora. U slučaju mehaničkog problema, aktuator će možda trebati popraviti ili zamijeniti. Za električne probleme provjerite napajanje i kontrolni signali.
Instabilnost kontrolne petlje može biti uzrokovana raznim faktorima, poput neispravne podešavanja kontrolnih parametara, promjena u uvjetima procesa ili vanjskih poremećaja. Da biste rešili ovo pitanje, možda ćete trebati vratiti kontrolne parametre ili prilagoditi strategiju upravljanja.
Zaključak
Dizajn i upravljanje kontrolnim sustavom za izmjenjivač topline u hemijskoj industriji složen je, ali nagrađivan zadatak. Razumijevanjem osnova izmjenjivača topline, pažljivo dizajniranjem upravljačkog sustava, kako bi ga pravilno ručno i rješavao bilo kakva pitanja koja nastaju, možete osigurati efikasan i siguran rad vašeg izmjenjivača topline.
Ako ste na tržištu za izmjenjivač topline ili je potrebna pomoć u dizajniranju i upravljanju kontrolnom sistemom, ne ustručavajte se da posegnete. Tu smo da vam pomognemo u svim potrebama izmjenjivača topline.
Reference
- Incropera, FP, & Dewitt, DP (2002). Osnove prijenosa topline i mase. John Wiley & Sons.
- Smith, JM, van Ness, HC i Abbott, mm (2001). Uvod u termodinamiku hemijskog inženjerstva. McGraw-Hill.
- Seborg, de, Edgar, TF, & Mellichamp, DA (2011). Procesna dinamika i kontrola. John Wiley & Sons.
